Medidor de Deslocamento Positivo Prime 4

Fabricação: Guidant Measurement, marca Smith Meter®

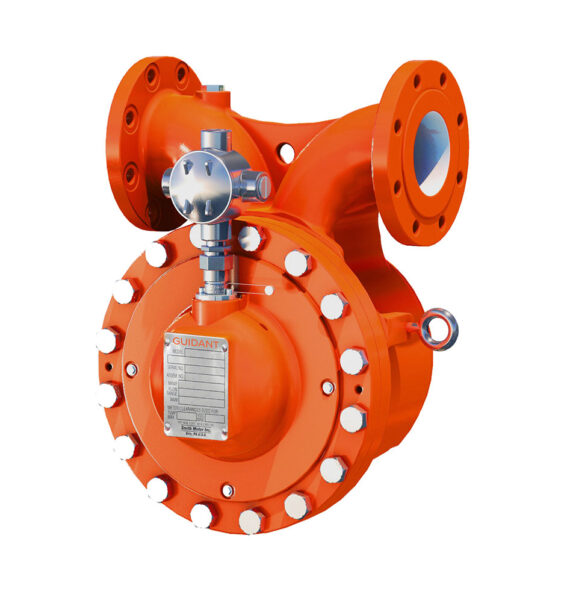

O medidor de Deslocamento Positivo (PD) modelo PRIME 4 fabricado em aço carbono, com tamanho único de 4”, é um medidor de palhetas rotativas de carcaça simples. Projetado para atender aos requisitos de precisão e confiabilidade do mercado de transferência de custódia, possui um design em que o fluxo do produto não é perturbado durante a medição, evitando o desperdício de energia por dobra hidráulica desnecessária do líquido.

Como funciona

O medidor PRIME 4 é um medidor de Deslocamento Positivo rotativo que realiza a medição do fluxo de produto, possui uma saída eletrônica integrada. O corpo do medidor, usinado com alta precisão, contém um rotor que gira sobre rolamentos de carboneto de tungstênio e possui duas palhetas de Polyketona espaçadas uniformemente.

À medida que o fluído passa pelo medidor, o rotor e as palhetas giram em torno de um excêntrico fixo, fazendo com que as palhetas se movimentem de forma alternada (movimento recíproco). Esse movimento sucessivo forma “câmaras de medição” de volume preciso entre as duas palhetas, o rotor, o corpo, a tampa inferior e a tampa superior. Uma série contínua dessas câmaras de medição são geradas conforme o rotor gira. Nem as palhetas nem o rotor entram em contato com as paredes estacionárias da “câmara de medição”.

Aplicações

• Transferência de custódia em terminais de carregamento ou dutos
• Medição de combustíveis e biocombustíveis líquidos, tais como: jet fuel, gasolina, óleo diesel, biodiesel e etanol
• Sistemas de mistura
• Linhas de fluxo bidirecional em instalações industriais
• Operações em áreas classificadas com exigência de confiabilidade metrológica

Especificações técnicas

• Tipo: medidor de Deslocamento Positivo rotativo
• Fluxo bidirecional: mede o fluxo do produto em duas direções
• Faixa de temperatura do processo: -20 °C a +93 °C
• Faixa de temperatura ambiente: -50 °C a +70 °C
• Material das palhetas: Polycetona
• Rolamentos: carbeto de tungstênio
• Precisão:
  • Repetibilidade de +/- 0,02%
  • Linearidade de +/- 0,15% na faixa de vazão normal
  • Linearidade de +/- 0,25% na faixa de vazão estendida

Vantagens do Medidor PRIME 4

• Alta confiabilidade: mesmo em líquidos limpos ou com pouca lubrificação
• Precisão em ambos os sentidos de fluxo: ideal para sistemas reversíveis
• Durabilidade extrema: projeto robusto com baixa necessidade de manutenção
• Instalação segura: disponível com certificação para atmosferas explosivas
• Design otimizado: medição contínua sem restrições hidráulicas ao fluxo

Certificações e conformidade

• Aprovações para áreas classificadas: INMETRO / UL Brasil, ATEX e IECEx
• Certificações metrológicas: Portaria Inmetro/Dimel n.º 154 de 18 de março de 2024, NTEP (US) CoC #96-099, Measurement Canada (Canada) NOA AV-2323, OIML R117 emitido pela NMi (Holanda) e MID emitidos pela PTB estão disponíveis para a UE
• Conformidade com normas internacionais: segue padrões IEC 60079-0 7ª Edição, EN 60079-0:2018; IEC 60079-1 7ª Edição, EN 60079-1:2014; IEC 60079-11 6ª Edição, EN 60079-11:2012
• Proteção de ingresso (IP): possui marcação IP66 para instalações UL Brasil e IP66 para instalações ATEX, IECEx e UKEx e IP65

Contato
